環境機器
電動送風機
ファン / 送風機
インドネシア岡谷は、インドネシアで昭和電器ブロワー製品を販売・サポートしています。
送風機 KSB-H22
送風機 KSB-H22
► 用途事例：ボイラーの燃焼用に
お客さま情報
• 業種
• 装置・設備の名称
: ボイラー製造業
: 木質燃料焚貫流ボイラー
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み（セットメーカ様）
◇設備（エンドユーザ様）
: 吐出性能
: 燃焼用
: KSB-H22
: ① 屋外仕様
製品採用の背景
KSB-H22
用途のイメージ
木質のチップやペレットを燃料として使用するボイラーの燃焼を促進 するために送風機で風を送り込む。本ボイラーは屋外で使用するため、送風機のモータは屋外仕様品を搭載しなければならない。通常、市販モータの場合は納期を長期間要すが、昭和電機では送風機完成品と してお客さまへ７日間でお届け出来る強みがある。
► 用途事例：熱処理後のバネの冷却に
お客さま情報
• 業種
• 装置・設備の名称
: 荷役運搬設備製造業
: バネ冷却装置
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み（セットメーカ様）
: 吐出性能
: 熱処理した自動車用バネの冷却
: KSB-H22
: なし
製品採用の背景
KSB-H22
用途のイメージ
自動車部品の重厚なバネは熱処理された後、次工程へ移すためにはスピーディーな冷却作業が必要になる。そこで、単に送風機で吹き付けるのではなく、ノズルを使って適正な箇所に空気を当てて冷却することで トータル的な生産時間の短縮につながった。
送風機 KSB-H55
► 用途事例：建材の吸着搬送に
お客さま情報
• 業種
• 装置・設備の名称
: その他特殊産業機械製造業
: サイディング吸着装置
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み（セットメーカ様）
◇設備（エンドユーザ様）
: 吸込性能
: 住宅用外壁サイディングをラインに移動させるため、吸着して運搬する。
: KSB-H55
: なし
KSB-H55
スライディングエクステリア
製品採用の背景
用途のイメージ
お客さまは住宅用の外壁サイディング（ボードなど）の製造・出の準備をするためにラインまで運搬しなければならない。大型のサイディングも 高頻度で運搬しなければならないので、圧力が高く風量も多い高圧 シリーズが採用された。吸着パッドから均等にサイディングを吸着する ことで大型サイディングも楽に運搬できるようになった。
送風機 ø 600 軸流ファン と AH-H10HT
► 用途事例：米の乾燥に
お客さま情報
• 業種
• 装置・設備の名称
: 食料品加工機械製造業
: ワゴン式米乾燥機
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み（セットメーカ様）
: 吸込性能＋吐出性能
: ① 乾燥機内の循環・排気用
② ヒーターの押込み用
: ① ø 600 軸流ファン ② AH-H10HT
: ＜ø 600 軸流ファン: 循環・排気用＞
① 接ガス部ステンレス製
AH-H10HT
ø 600 軸流ファン
ヒーター
ワ米 ゴ入 ンり
用途のイメージ
製品採用の背景
当初、お客さまは米を乾燥させるために標準的な軸流ファンで乾燥機内を循環させ、ヒーターで熱風を送っていた。お客さまの悩みは熱源（ヒーター） により発生する蒸気を外部に排気することだった。そこで、スイッチひとつで、 軸流ファンを送風機能（循環）と排気機能（蒸気を外部へ）へ切り替えができる仕様にした。
送風機 AH-H15
► 用途事例：防虫用エアカーテンに
お客さま情報
• 業種
• 装置・設備の名称
: 味噌製造業
: エアカーテン
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆設備（エンドユーザ様）
: 吐出性能
: 吐出空気で虫の侵入を防ぐ
: AH-H15
: なし

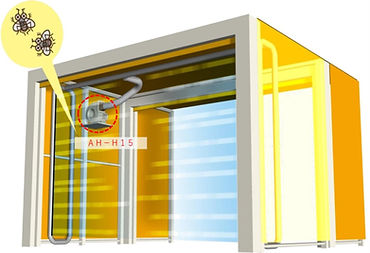

入れないよ〜
用途のイメージ
製品採用の背景
お客さまの業種は味噌製造業。自動シャッターの開閉時に虫が侵入してくることに対して、衛生上の問題も含め大変お困りであった。そこで、送風機とスリットノズルを組合わせた設備の提案をしたところ、虫の侵入がなくなった。
送風機 EC-H10

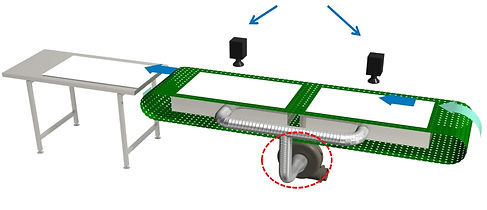

► 用途事例：プリント検査時の印刷物吸着に
お客さま情報
検査カメラ
• 業種
• 装置・設備の名称
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み（セットメーカ様）
: 吸込性能
: 印刷物を吸着する
: EC-H10
: なし
: 包装・荷造機械製造業
: 印刷検査装置
EC-H10
用途のイメージ
製品採用の背景
酒造品のラベルプリントの出来・不出来をカメラで検査する際に印刷物を吸着して固定する。当初は渦流ファンを２台採用していたが、遠心式のＥＣ－Ｈ１０に置き換えることで、コストダウン、省エネ、省スペース化を実現した。
送風機 EC-75T
► 用途事例：洗浄液の臭気回収に
お客さま情報
• 業種
• 装置・設備の名称
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆設備（エンドユーザ様）
: 吐出性能
: 洗浄液の臭いを送風して排気する
: EC-75T
: なし
: 荷造運搬設備製造業
: プッシュプル排気設備
EC-75T
製品採用の背景
用途のイメージ
クレーンでワークを運搬して洗浄漕へ投入するため、洗浄漕の上部にはフードを設置できない。よって従来は洗浄漕から発生する臭気を排気できないでいた。そこで、プッシュプル型の排気設備を提案し、洗浄漕の横から臭気をフードに押し込むことで、お客さまの課題が解決できた。
送風機 U75-H5
► 用途事例：ワークに付着した油除去に
お客さま情報
• 業種
• 装置・設備の名称
: ベアリング製造業
: リテーナ部材の油除去設備
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆設備（エンドユーザ様）
: 吸込性能
: リテーナ部材に付着している油の吸引
: U75-H5
: なし
製品採用の背景
油吸引用の穴（８箇所）
U75-H5
リテーナ部材
サイクロン
用途のイメージ
リテーナ部品に付着している油を除去するために、当初はエアブローで油切りしていたが、油の飛散が激しいため見送られた。次に掃除機を使用し油の除去には成功したが、連続運転の結果モータが焼損してしまった。
そこで送風機とサイクロンによる油除去を提案したところ、うまく油を除去することに成功した。
送風機 U2V-20T
用途事 例：プリント検査時の印刷物吸着に
お客さま情報
• 業種
• 装置・設備の名称
: 樹脂フィルム製造業
: 偏光板製造装置
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆設備（エンドユーザ様）
: 吐出性能
: 腐食環境下で使用される装置への
エアー（新鮮な）供給
: U2V-20T
: なし
U2V-20T
クリーン
環境
ダクト（３０ｍ）でエアー供給
ベアリング
（ＢＯＸで保護）
腐食性
環境
用途のイメージ
製品採用の背景
お客さまの工場内は金属を腐食させやすいガスが蔓延している。この腐食性 ガスがベアリングの寿命を縮めてし まうので、当初はベアリングをＢＯＸで囲い、内部にコンプレッサで新鮮なエアーを供給していた。ところが連続的なエアー 供給が必要なため、コンプレッサではエア量が不足してしまっていた。そこで、高圧の渦流ファンＵ２Ｖ－２０Ｔを提案したところ、エア量、距離（エア供給先まで 約３０ｍ）ともにクリアして、採用されることになった。
送風機 U2S-H370
► 用途事例：プラスッチック板材の搬送に
お客さま情報
• 業種
• 装置・設備の名称
: 樹脂加工機等製造業
: 樹脂切断加工機
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み （セットメーカ様）
: 吐出性能
: プラスッチック板材の搬送用
: U2S-H370
: なし
U2S-H370
製品採用の背景
用途のイメージ
プラスチック板材を切断加工するために、板 材を加工機の刃物部まで手動で搬送する。その際、スムーズに板材を運べるように高圧の渦流ファンＵ２Ｓ－３７０と空気輸送テーブル（直径３ｍｍ程度）を組み合わせた搬送ラインを使用する。この組み合わせにより、搬送するための風量が少なくて済み、コンパクトな送風機で対応できた。
送風機 M1V22, M1V10
► 用途事例：塗装ブースの乾燥に
お客さま情報
• 業種
• 装置・設備の名称
: その他産業機械装置製造業
: 塗装ブース乾燥炉
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み （セットメーカ様）
: ① 熱風循環：吸込み＋吐出性能 ② エアカーテン：吐出性能
: 乾燥炉内の熱風循環と、熱漏れ防止のエアカーテン
: ① 熱風循環：M1V-22 ② エアカーテン : M1V10
: なし
製品採用の背景
ワークは塗料塗布エリアを通過して吊コンベアで乾燥炉へ投入される。お客さまの課題は乾燥炉の入口と出口から炉内の熱気が漏れることだった。熱気が漏れることにより、炉内温度にムラができたり、作業現場の温度が上昇していた。よって、入口と出口にスリットノズルを使ってエアカーテンを施し、熱気の漏れをなくすことに成功した。
M1V10
M1V22
用途のイメージ
ヒータ
M1V10
送風機 FS-H22
► 用途事例：ペットボトルの搬送に
お客さま情報
• 業種
• 装置・設備の名称
: 食料品加工機製造業
: エアー搬送装置
Product information
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み （セットメーカ様）
: 吐出性能
: 吐出空気でペットボトルを搬送
: FS-H22
: なし
製品採用の背景
空のペットボトルを飲料充填装置まで搬送するために送風機を使用する。搬送用レールにペットボトルの上部 （キャップはめ込み部あたり）を掛け、当該部にスリットノズルを使ってエアーを吹き付けることペットボトルを スピーディーかつ連続的に搬送できるようになった。ＦＳ－Ｈ２２はフランジ 取付タイプなので搬送装置に直取付が可能。省スペース設計が実現した。
FS-H22
ジャバラホース
スリットノズル
用途のイメージ
送風機 K1S5E-1
► 用途事例：有機溶剤の局所排気に
お客さま情報
• 業種
• 装置・設備の名称
: 建築材料加工業
: 有機溶剤塗布作業の排気
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み （セットメーカ様）
◇設備（エンドユーザ様）
: 吸込性能
: 有機溶剤の排気用
: K1S5E-1
: ① 防爆送風機
前
用途のイメージ
後
製品採用の背景
労働基準監督署から指摘を受け作業環境測定をおこなったが結果も悪くどうすれ ばよいのか分からず困っていた。 送風機で排気して、囲い式フードとダクト含むを提案した。設置後、作業環境測定も第１管理区分となり労働基準 監督署からも問題無しと判断された。
送風機 K1S5E
► 用途事例：グラビア印刷工程の排気
お客さま情報
• 業種
• 装置・設備の名称
: 印刷業
: グラビア印刷
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み （セットメーカ様）
◇設備（エンドユーザ様）
: 吸込性能
:有機溶剤の蒸気を排気用
: K1S5E
: 防爆仕様モータ
前
用途のイメージ
後
製品採用の背景
有機溶剤の蒸気を排気するため、下方吸引の局所排気装置を導入した。しかし、作業 環境測定結果が悪く、囲い式フードにて再検討をおこなった。作業環境測定も第１管理区分となり労働基準監督署からも問題無しと判断された。
送風機 KSB-H15B
► 用途事例：熔接ヒューム除塵排気
お客さま情報
• 業種
• 装置・設備の名称
: 資格訓練所
: ヒューム除塵装置
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み （セットメーカ様）
◇設備（エンドユーザ様）
: 吸込性能
: ヒューム排気用
: KSB-H15B
: タテ設置、サイクロン
前
用途のイメージ
後
製品採用の背景
熔接作業で発生するヒュームの集塵機はフィルタのメンテも大変であるし送風機で 排気するにしても外部に粉じんをまき散らすため集塵排気方法についてどう処理すればよいか困っていた。
ヒューム排気用送風機とサイクロンを組合すことで熔接ヒュームや外部への粉じん飛散防止が可能になった。
送風機 MDF-AH-600
► 用途事例：特定化学物質の暴露対策
お客さま情報
• 業種
• 装置・設備の名称
: 化学原料製造
: 化学物質の投入工程
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み （セットメーカ様）
◇設備（エンドユーザ様）
: 吸込性能 + 吐出性能
: 暴露対策
: 吸・排気用防爆送風機
MDF-AH-600
: プッシュプルフードPPHW-0909
前
後
用途のイメージ
製品採用の背景
化学物質の投入工程において作業範囲が広いためどのような排気設備を導入すれば よいか分からず困っていた。
プッシュプル型換気装置を導入することで作業者への暴露対策と発生源の封じ込み対策ができた。
送風機 MDF-AH-800
► 用途事例：有機溶剤塗布作業の換気に
お客さま情報
• 業種
• 装置・設備の名称
: 材料試験機関
: 精密計量
製品情報
• 製品分類
• 用途分類
• 送風機の機能
• 送風機の用途
• 送風機の形式
• 特注内容
: ◆電動送風機
: ◆装置への組込み （セットメーカ様）
◇設備（エンドユーザ様）
: 吸込性能 + 吐出性能
: 局所排気装置
: 排気用防爆送風機 MDF-AH-800
: プッシュプルフードPPH-0707、制御盤CPW-07
前
後
用途のイメージ
製品採用の背景
精密な計量作業が必要で風速の速い局所排気装置の導入が難しいため制御風速の遅いプッシュプル型換気装 置での検討をおこなった。プッシュプル型換気装置を導入することで精密計量作業にも影響が無く有機溶剤を適切に屋外へ排出することができた。
